 DZQ-1650 液压锁紧柱式切石机【单臂组合锯;单臂大切;液压切石机 ;石材加工机械;切石机】

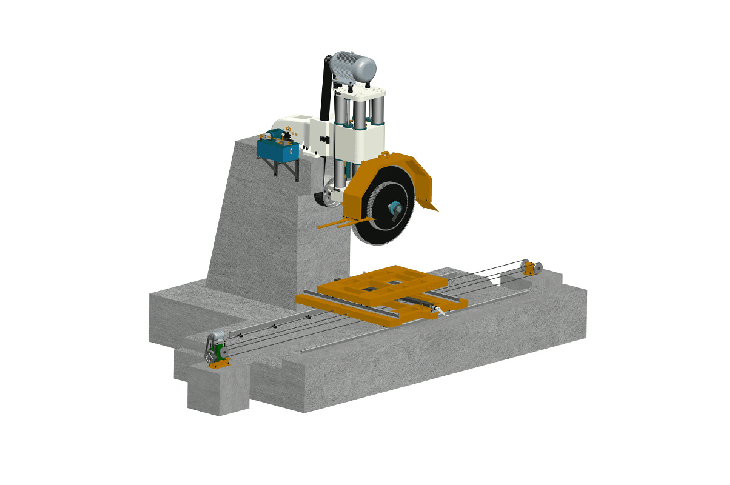

              机是在组合锯的基础上,通过优化改良而成,机台上采用四立柱式液压锁紧结构,整体刚性好,间隙小,有利于降低切割过程产生的晃动,所生产的板材精度高,平整度好。同时在提高刀头的使用寿命和降低耗电量都有显著成效。
  立柱采用独特组合式双密封装置,大大降低粉尘对机械液压元件的磨损,有利于延长机器的使用年限。特制润滑系统,大大降低机器保养次数,减少元件磨损的可能性。是一款综合效益都有明显提高的石材切割机。



发明专利证书(仿冒必究)查询 (点击)

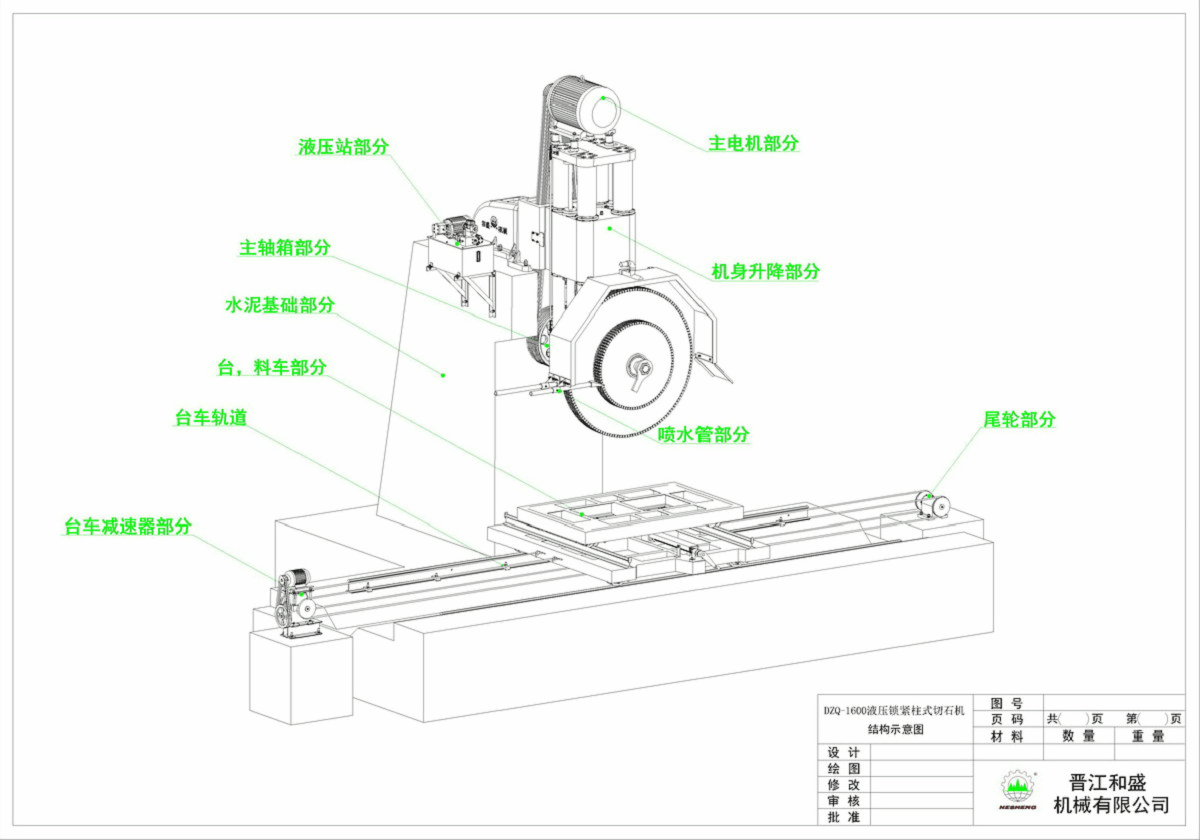

各部件名称

.


技术资料
==========================================================

●基础图下载(请向厂家索要密码)
DZQ-1650地基图.rar

●电路图(2011年2月以后)
DZQ-1650 液压锁紧柱式切石机电路图(201102).rar

●电路图(2011年2月以前)
DZQ-1650 液压锁紧柱式切石机电路图(201101).rar

泵站故障诊断与维修.rar

●说明书下载
说明书.rar

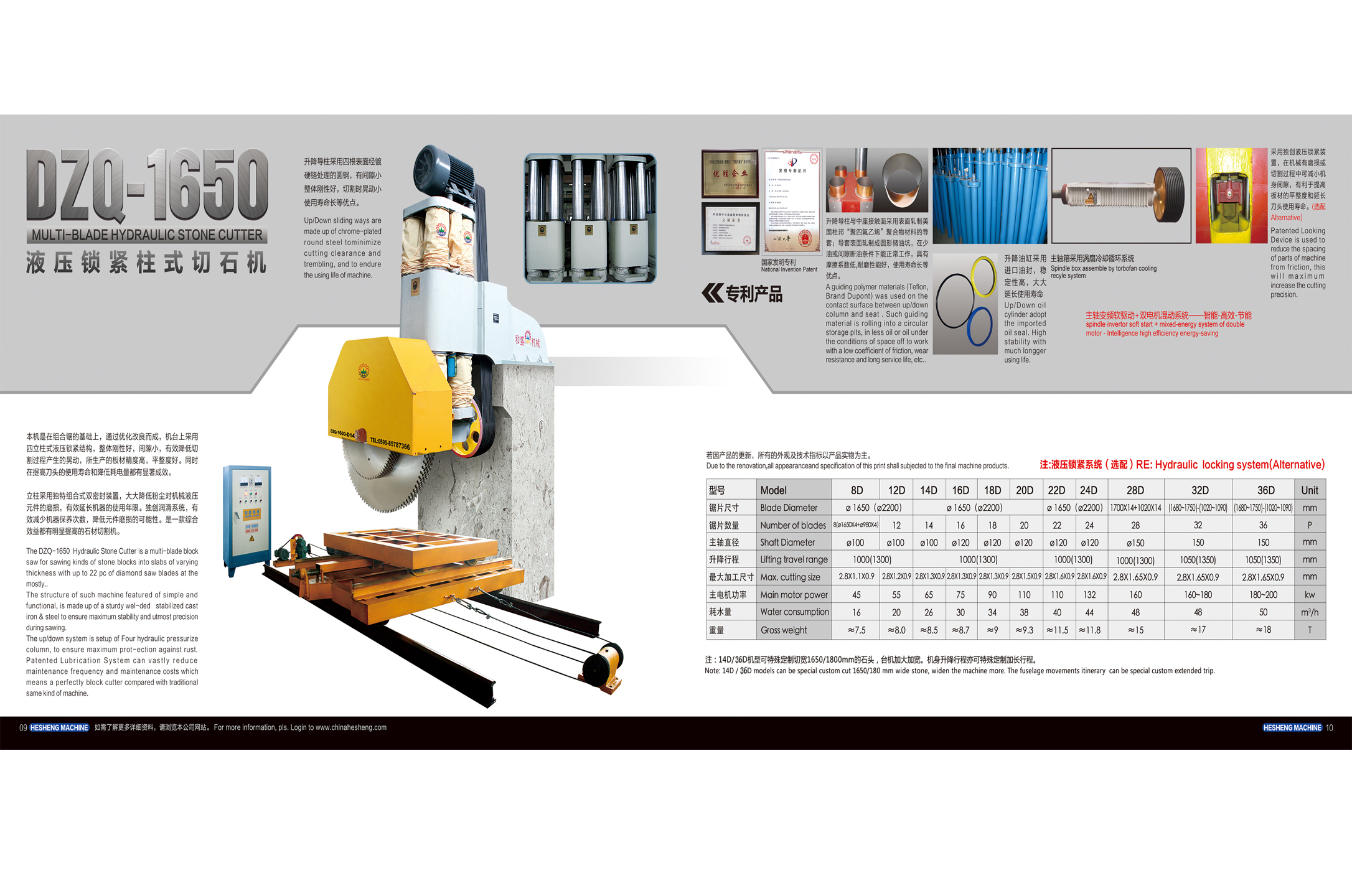

广告册 (其他机型)

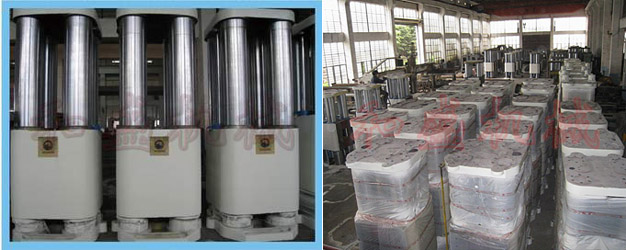

1.升降导柱采用四根表面经电镀处理的圆钢,有间隙小,整体刚性好,切割时晃动小,使用寿命长等优点。

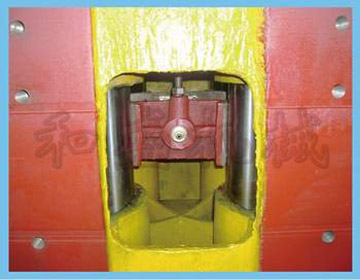

2. 采用专有液压锁紧装置,在机械有磨损或切割过程中可减小机身间隙,有利于提高板材的平整度和延长刀头使用寿命。(选配件)

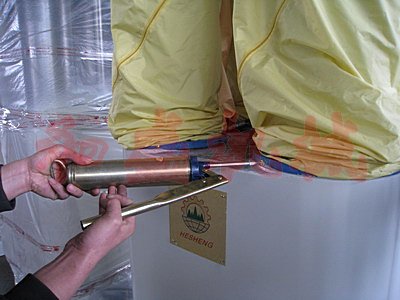

3.导柱升降采用润滑脂(俗称黄油)来润滑,至多每三个月只须添加一次。大大减少维护次数。


4.升降导柱与中座接触面采用表面轧制美国杜邦"聚四氟乙烯"聚合物材料的导套(无油自润滑轴承);导套表面轧制成圆形储油坑,在少油或间隙断油条件下能正常工作,具有摩擦系数低,耐磨性能好,使用寿命长等优点.

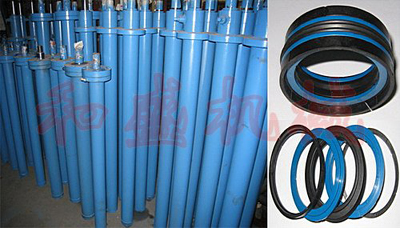

5.升降油缸采用日本进口油封等优质配件,延长了使用寿命。

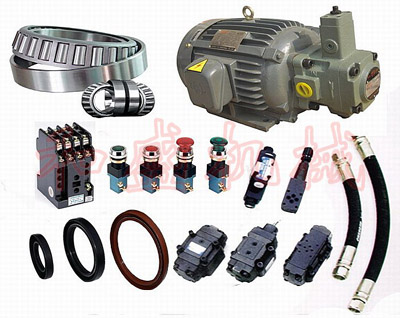

6. 液压、电器元件均采用国内外优良配件。

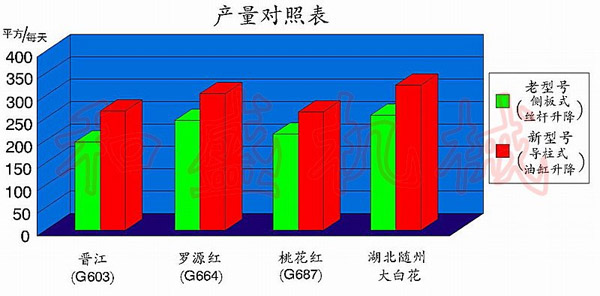

7.新老机型产量对照表

此数据以D14机型为例,只供参考不做产量依据,实际产量多少和各厂家使用的刀头质量、锯片好坏、工人素质等都有关系。

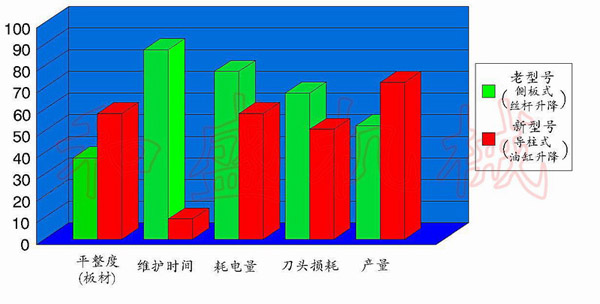

8.新老机型对比表

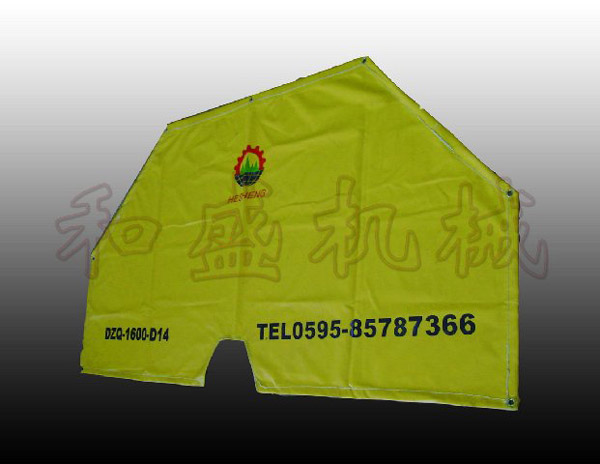

9.采用全新复合材料“防水尼龙”布料,有防水、防尘、抗拉力防磨损等特点,使用可拆式拉链结构有利于方便更换。

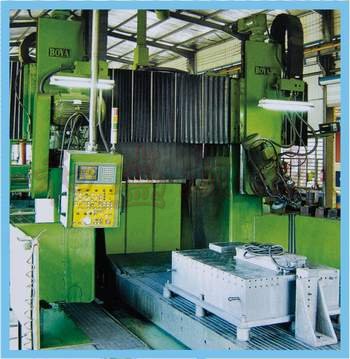

10.  机器主要部件采用数控加工机床加工,确保元件加工精度。

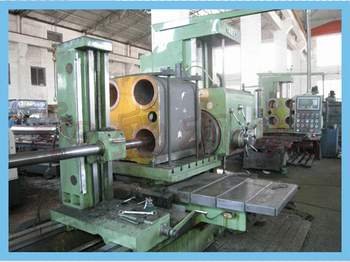

11. 采用数控镗床加工柱孔、主轴箱等,有利于保证同心度的加工精度,提高产品稳定性。

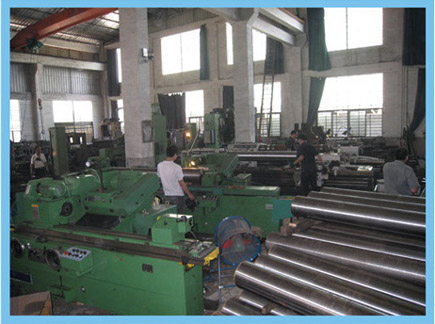

12.采用全新磨床批量加工导柱,加工精度高,质量有保证。


DZQ-1650 液压锁紧柱式切石机【单臂组合锯;单臂大切;液压切石机 ;石材加工机械;切石机】

 DZQ-1650 液压锁紧柱式切石机【单臂组合锯;单臂大切;液压切石机 ;石材加工机械;切石机】

1:水罩盖板采用PVC材质;轻盈方便.

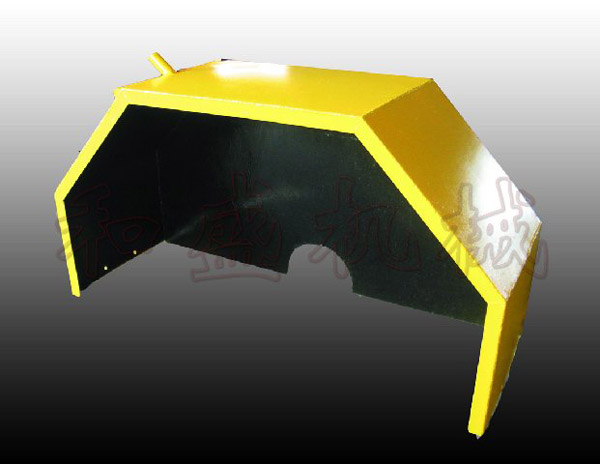

2:水罩采用的是3mm厚钢板;内部采用沥青做防绣处理.


3:油箱总成--油泵;电磁阀等均采用台湾产原配件

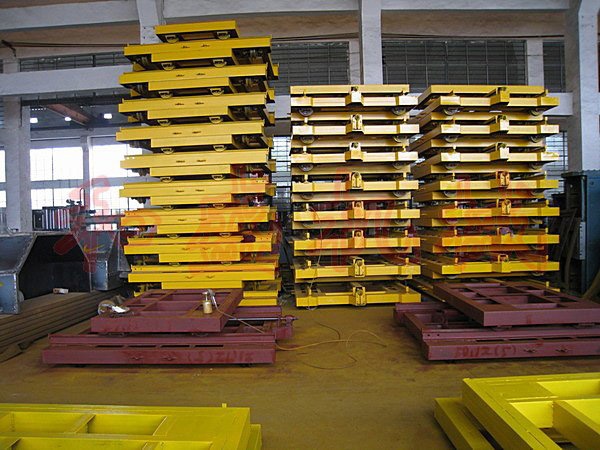

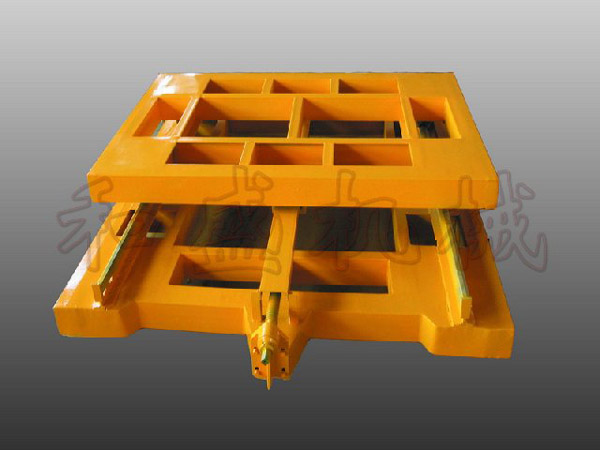

4:台车用国标槽钢四周双层加固。台车轮加大用Φ250mm(轴承6411或6312);料车轮用钢制Φ215mm(轴承7210)。











































其它视频链接: 视频1   视频2


                      优酷视频播放(点击链接


                            手机抖音扫一扫

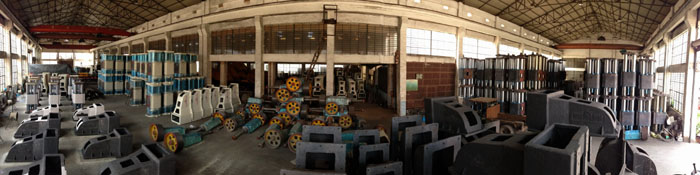

                                                  生产现场
