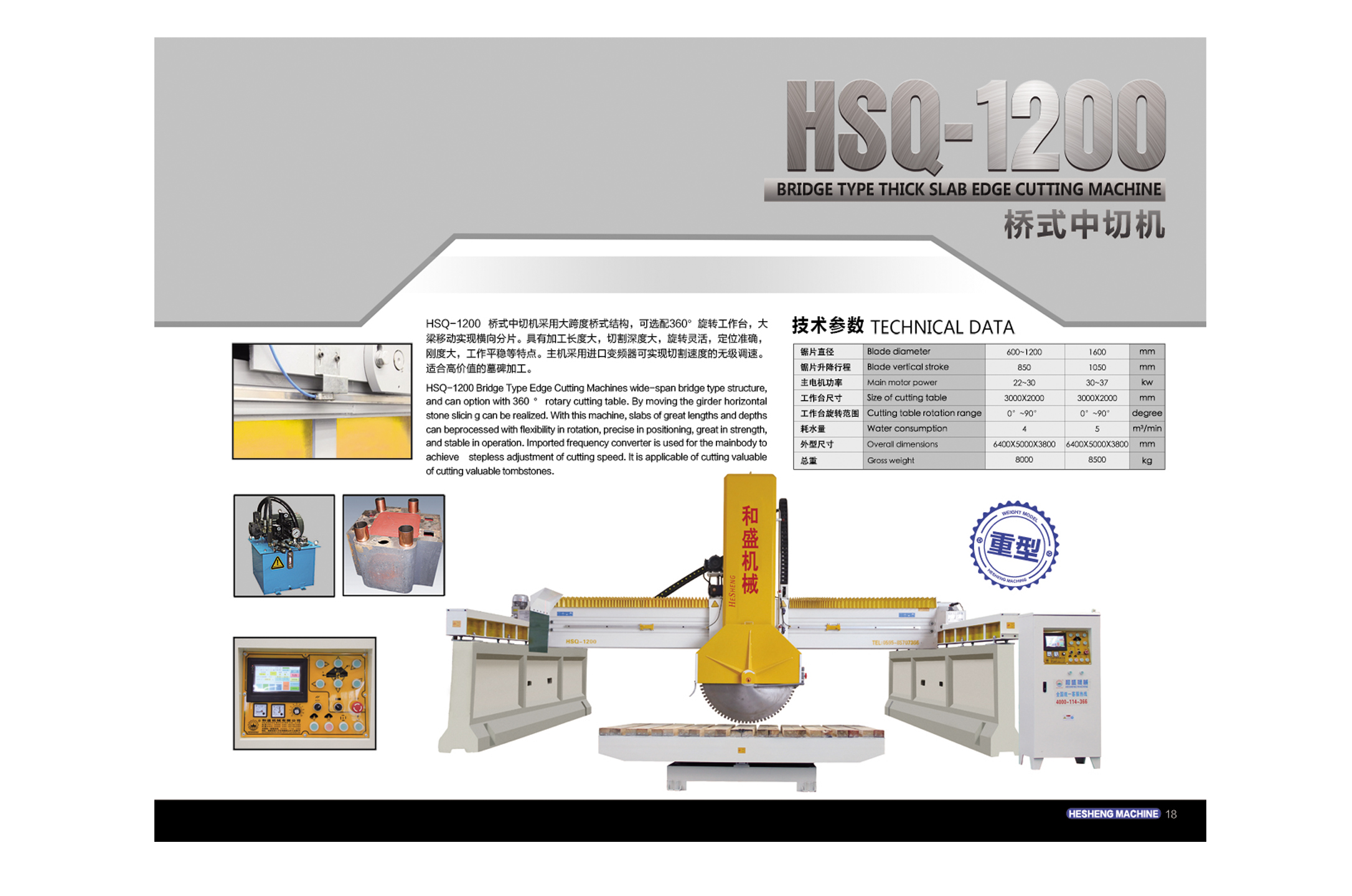

HSQ-1200/1600 桥式中切机(新式)

      本机横梁采用钢制构造件, 强度高不易断裂。整机重量重,切割平稳、下刀量大、产量高。 横梁切割行走导轨采用高精度线性轨道,机身升降结构采用大直径四导柱(直径120mm)液压升降。配有液压推动旋转工作台,大梁移动实现横向分片。具有加工长度大,切割深度大,旋转灵活,定位准确,刚度大,工作平稳等特点。主机采用进口变频器可实现切割速度的无级调速。适合大批量加工路沿石及高价值的墓碑石。


基础图下载(请向厂家索要密码)

HSQ-1200桥式中切机地基图.rar (点击另存)

桥式中切机说明书

HSQ-1200桥式中切机说明书.rar

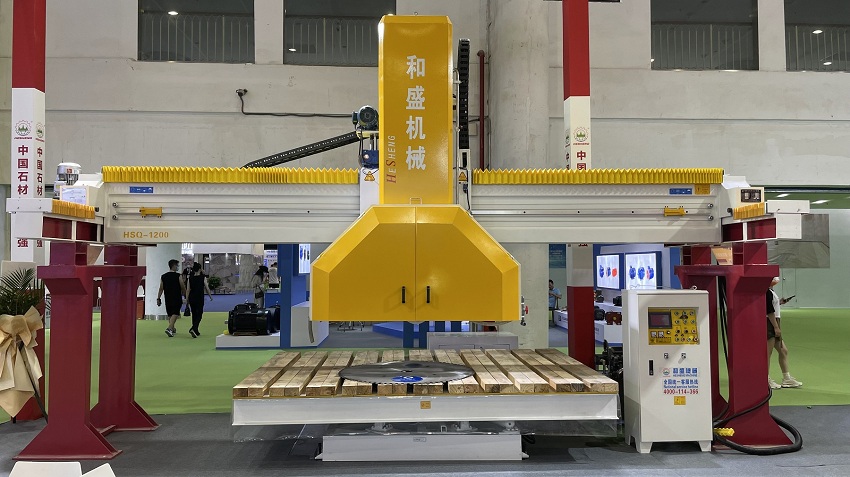

HSQ-1200/1600 桥式中切机(新型)

      本机横梁采用钢制构造, 强度高不易断裂。 横梁切割行走导轨采用高精度线性轨道,机身升降结构采用大直径四导柱(直径120mm)液压升降。并配置大规格液压推动旋转工作台(H型钢、整板焊接)。该机重量重,下刀量大时机身不易上顶;具有工作平稳、下刀量深、旋转灵活;定位准确、能耗低等特点。主机采用进口变频器,可实现切割速度的无级调速。适合大批量加工路沿石及高价值的墓碑石。


基础图下载(请向厂家索要密码)

HSQ-1200桥式中切机地基图.rar (点击另存)

桥式中切机说明书

HSQ-1200桥式中切机说明书.rar

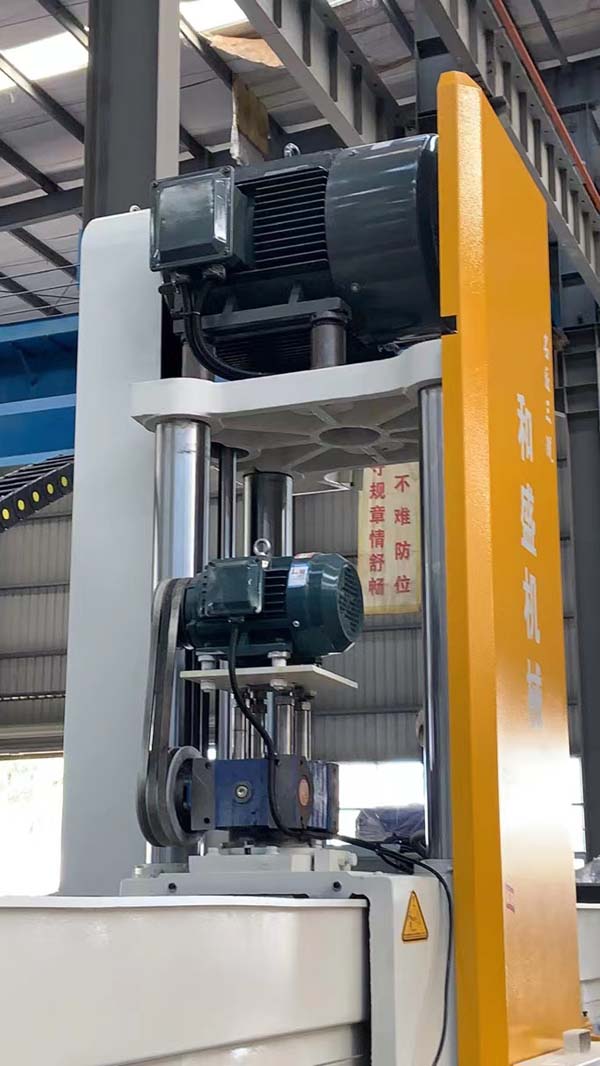

1:升降导柱采用四根表面经电镀处理的圆钢(直径120mm),有间隙小,整体刚性好,切割时晃动小,使用寿命长等优点


2:本机横梁采用钢制构造件, 整机重量重、强度高不易断裂。横梁切割行走导轨采用高精度线性轨道,切割平稳、下刀量大、产量高 。

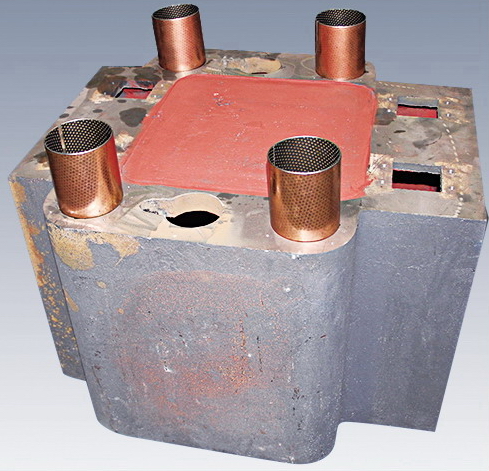

3:升降导柱与中座接触面采用表面轧制美国杜邦"聚四氟乙烯"聚合物材料的导套(无油自润滑轴承);

导套表面轧制成圆形储油坑,在少油或间隙断油条件下能正常工作,具有摩擦系数低,耐磨性能好,使用寿命长等优点.

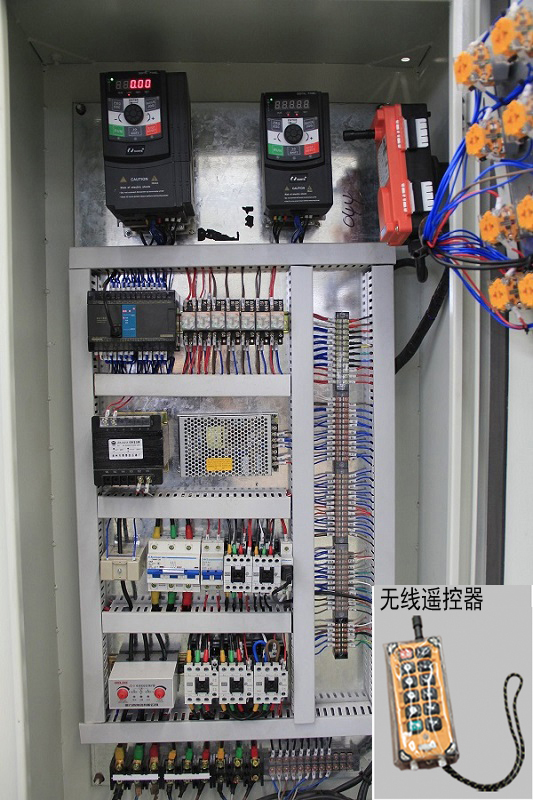

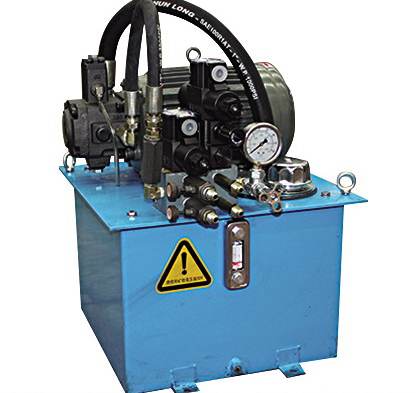

4:油箱系统所用配件均采用国内外优质元件。







.






                       优酷播放(点击链接



                         手机抖音APP扫一扫




水泥基础(选配件)

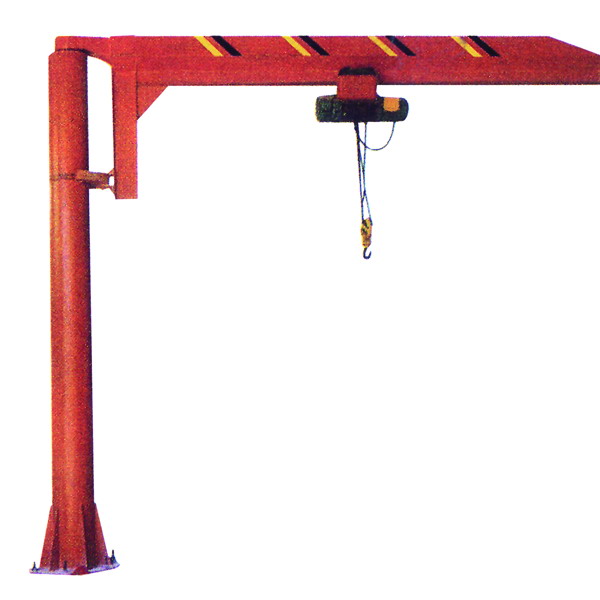

1吨单臀吊(选配件)
















视频播放





                                                                                              抖音扫一扫
