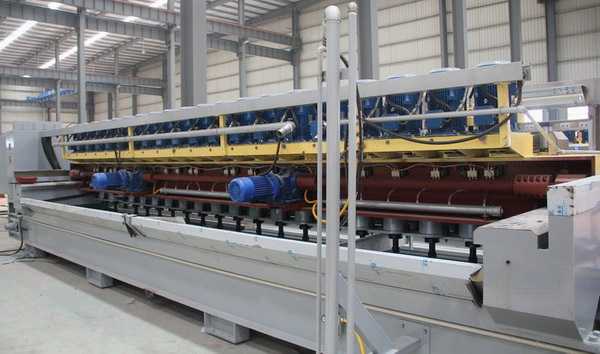

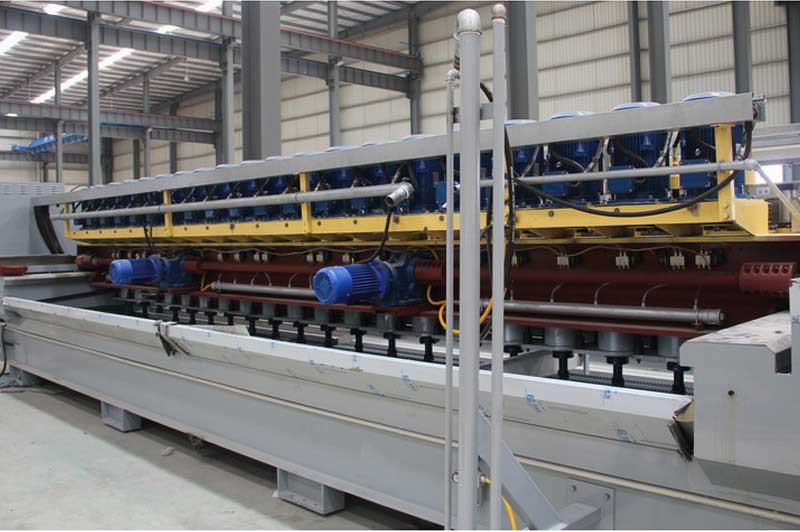

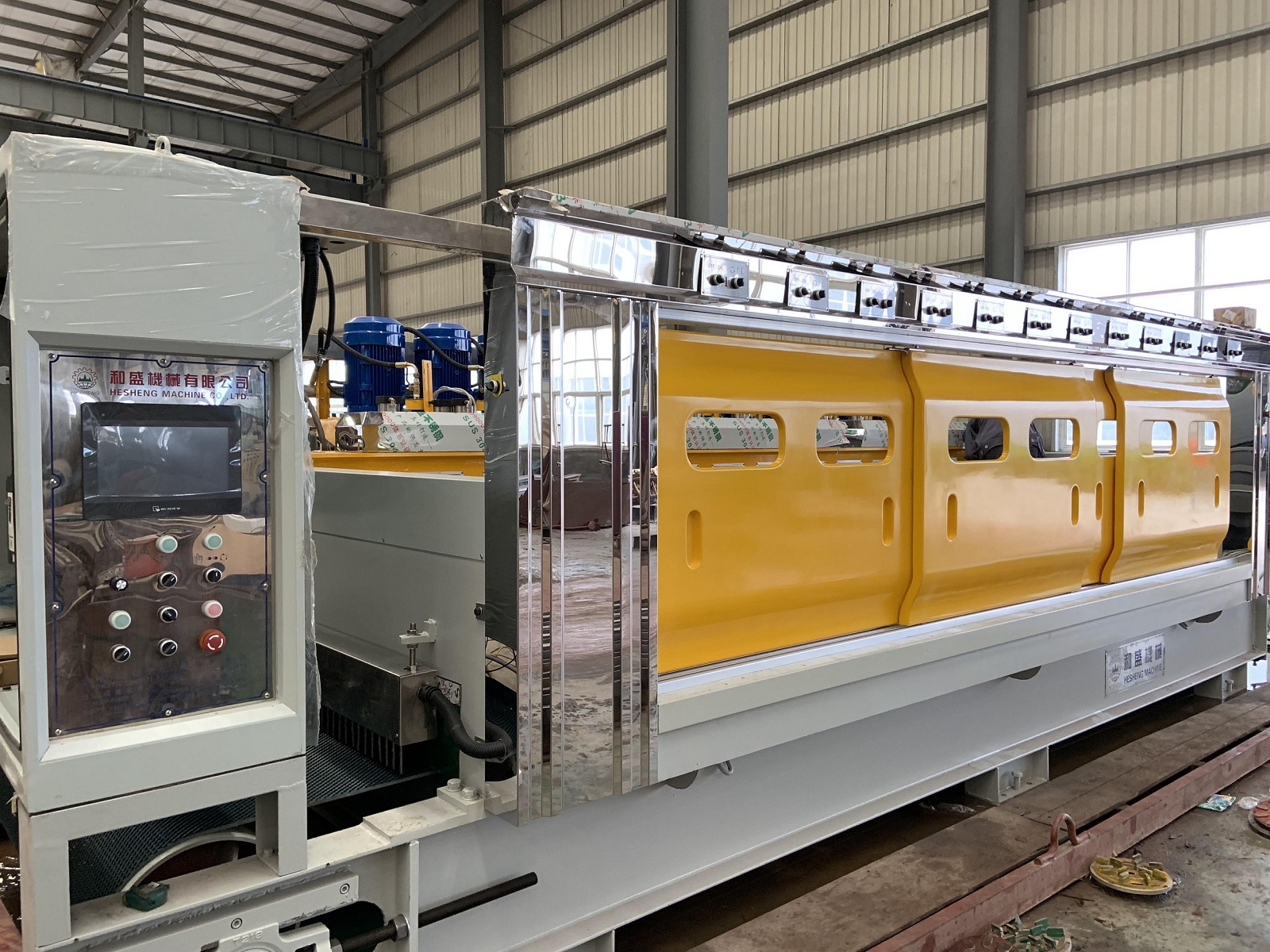

ZDMJ-20D 全自动花岗岩条板抛光机(新式)【条板抛光机;石材磨光机;自动磨机;自动抛光机】
1.该机采用外方设计方案及自动系统，结合国内市场需求，该产品性能稳定，高产量、低维护。
2.该机选用标号铸件、钢材。轴承、电机、减速器等部件选用德国、日本、台湾等品牌电器。

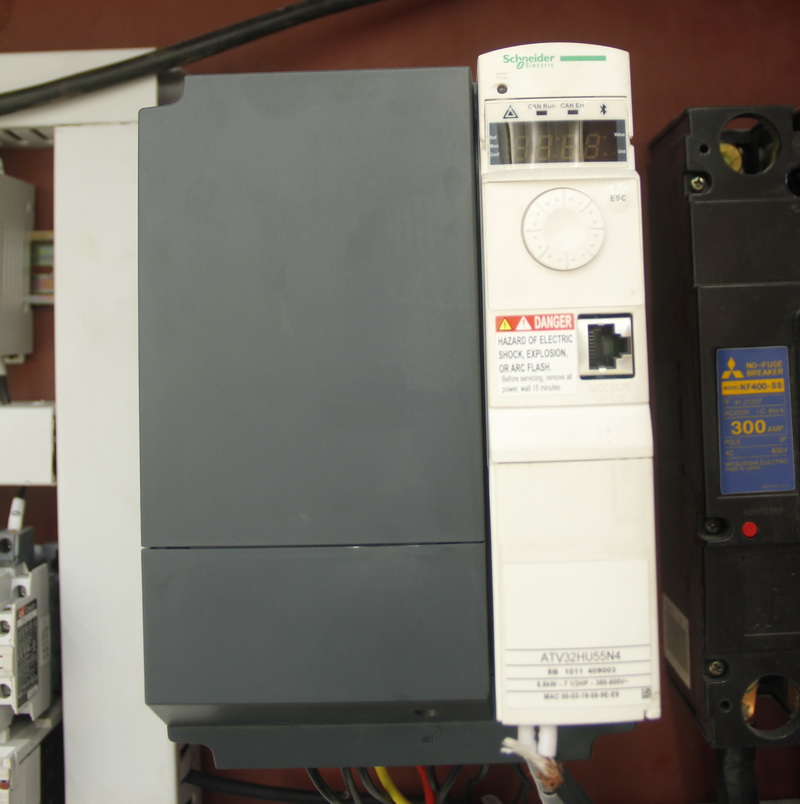

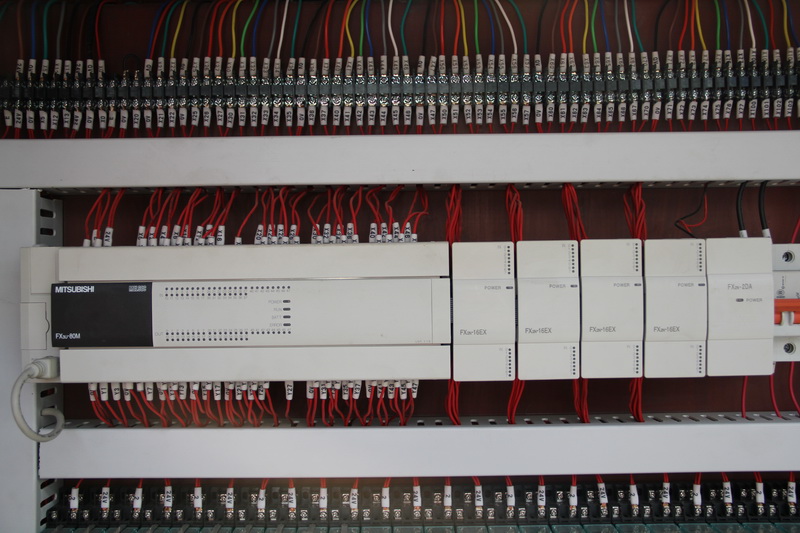

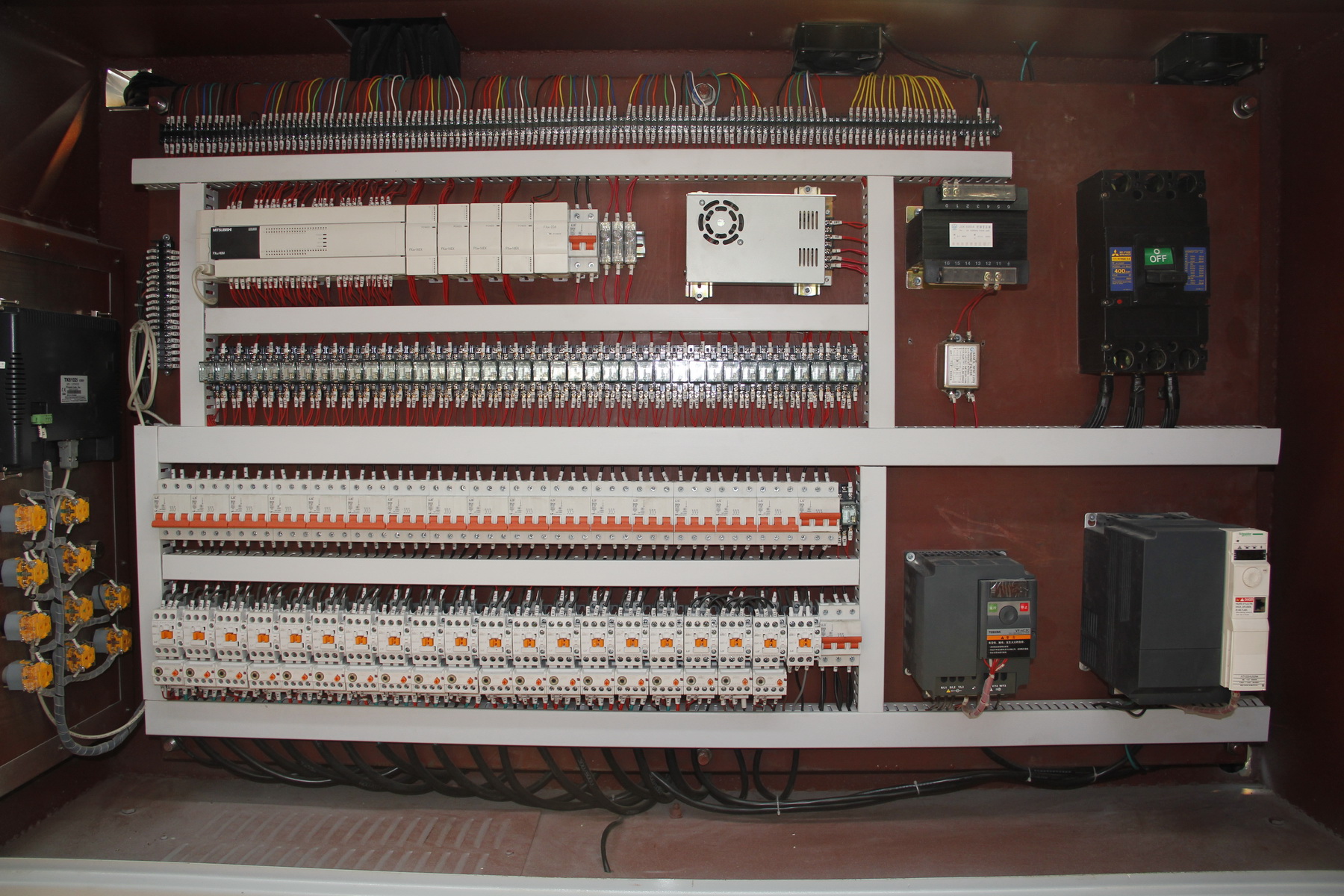

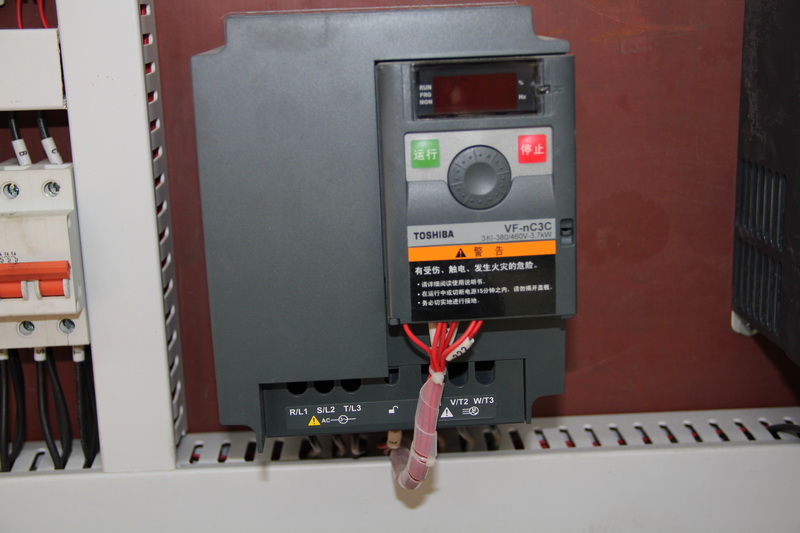

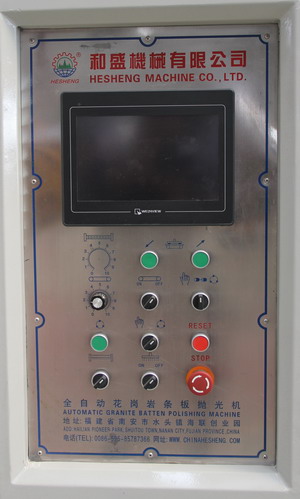

3.该机控制系统采用PLC终端控制，以液晶显示触摸屏终端为人机界面进行参数设定，设备运行过程中设有故障提示等等。该机适用于花岗石条板的连续磨削及抛光。板材输送带、磨盘横移梁的工作速度均为变频器调速；磨盘工作压力、板材的磨削宽度在设定值范围内可调。本机可对板材形状自动识别，每个磨盘（磨头）可根据识别板材的形状自动升降，同时对板材磨削进行跟踪记录。整机均按标准化生产，性能稳定、故障率低等优点。
|
名称
|
位
|
ZDMJ-8T
|
ZDMJ-12T
|
ZDMJ-16T
|
ZDMJ-20T
|
ZDMJ-24T
|
|
磨头数
|
mm
|
8
|
12
|
16
|
20
|
24
|
|
有效工作厚度
|
mm
|
15-50
|
15-50
|
15-50
|
15-50
|
15-50
|
|
有效工作宽度
|
mm
|
1050(加宽1250)
|
1050(加宽1250)
|
1050(加宽1250)
|
1050(加宽1250)
|
1050(加宽1250)
|
|
皮带进给速度
|
m/min
|
0-2.1
|
0-2.6
|
0-3
|
0-3.5
|
0-4.0
|
|
磨头电机功率
|
kw
|
7.5
|
7.5
|
7.5
|
7.5
|
7.5
|
|
总功率
|
kw
|
65
|
95
|
125
|
155
|
190
|
|
耗水量
|
m3/h
|
8
|
12
|
16
|
20
|
25
|
|
外形尺寸
|
m
|
5.1x1.9x2.2
|
6.4x1.9x2.2
|
7.8x1.9x2.2
|
9.3x1.9x2.2
|
10.8x1.9x2.2
|
※可特殊定做:A磨头数量;B工作台板宽度;C用布拉磨料(连接磨盘特殊做);D磨大理石大板等等

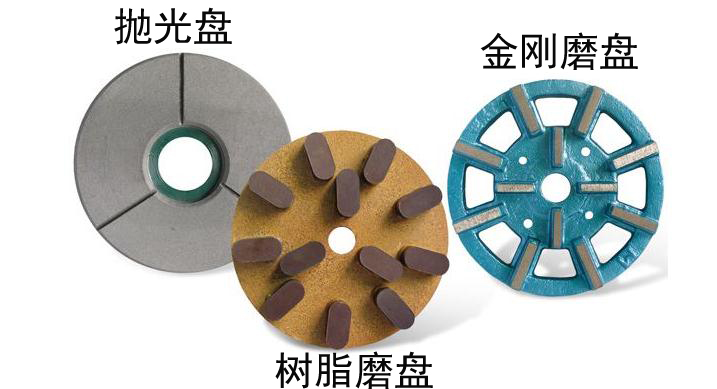

金刚树脂磨盘
石材磨抛技术简介
基础图下载(请向厂家索要密码）
ZDMJ-16/20/24T全自动花岗岩条板抛光机地基图.rar

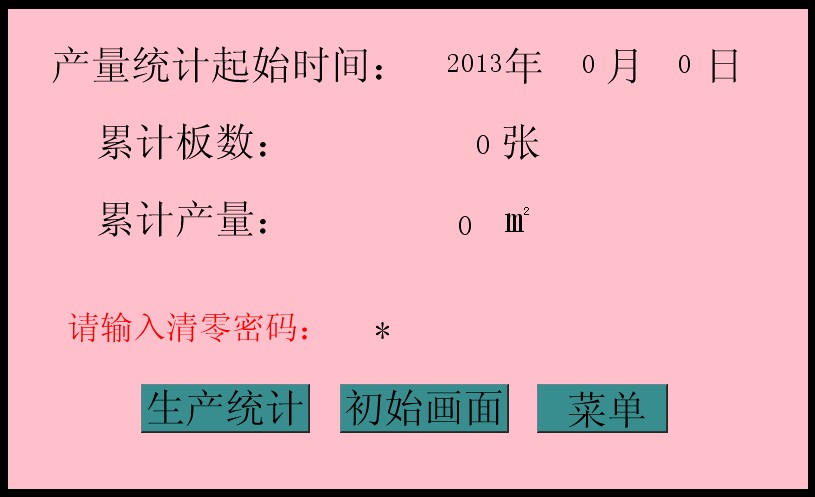

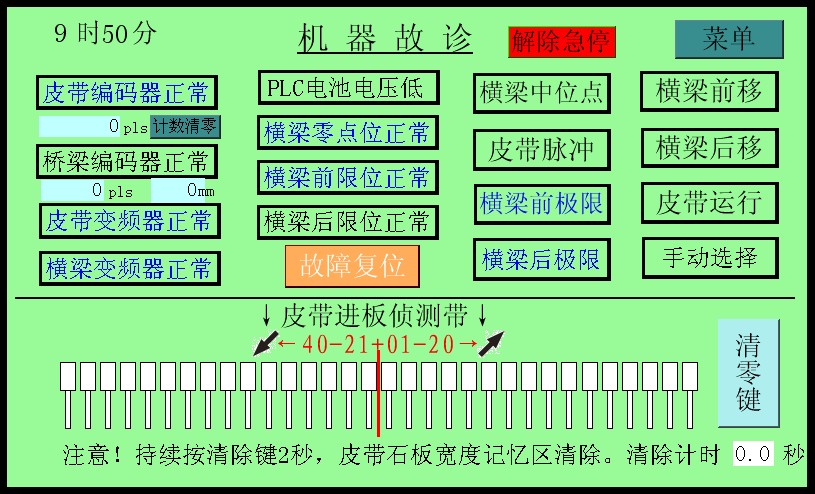

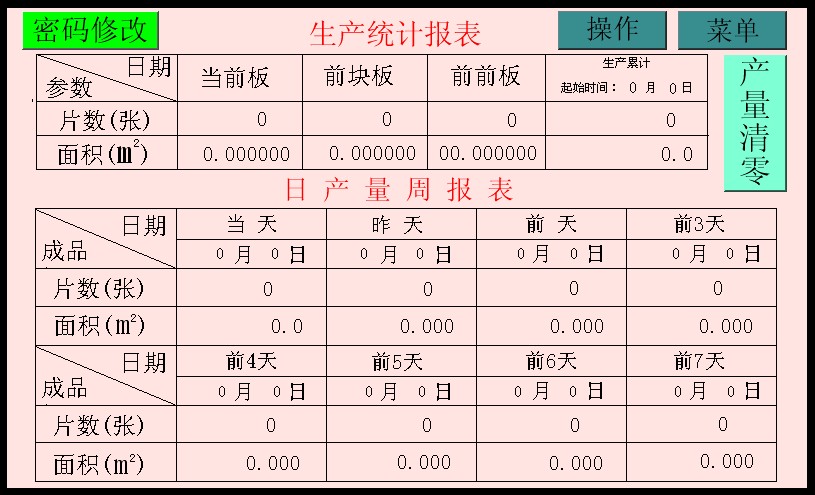

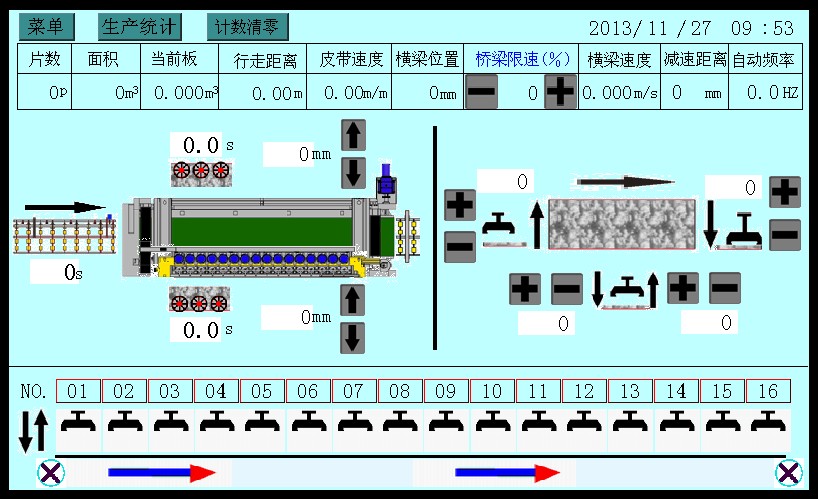

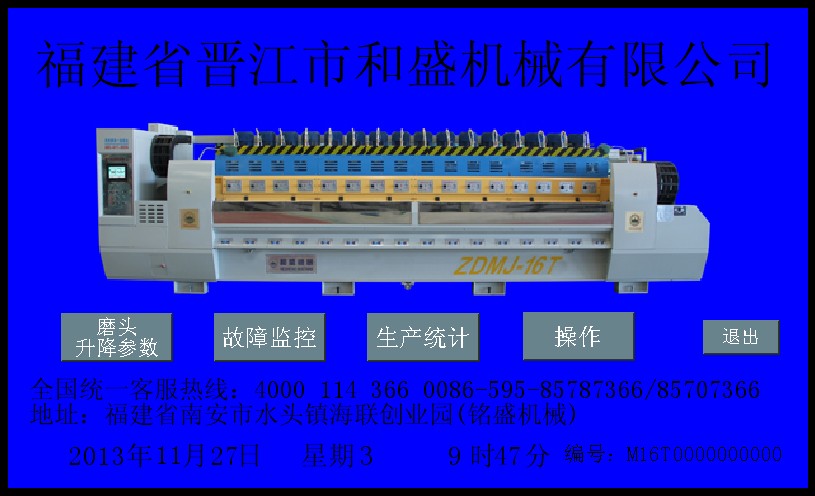

屏幕系统操作指南
自动磨机使用说明书.rar
1：釆用新型结构磨头,可分别根据不同磨料调节每个磨头橡胶弹性,在相同情况下所生产板材的光洁度和平整度要高出一成以上。此磨头还可杜绝打磨料等优点。

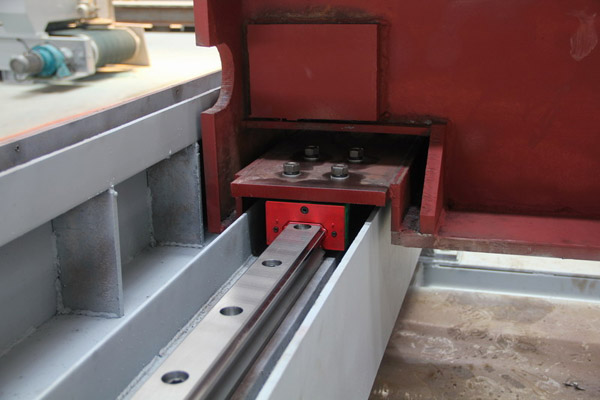

2:边梁行走轨道采用上银线性轨道(台湾进口);行走时横梁平稳、不震动,不上顶。
3:二十(二十四)头背面釆用双减速器串联机构马力力强,使用寿命长。
4：十二（十六）头背面釆用单减速器机构。
5：工作台旋转编码器座采用全密封结构，有利防尘、防水可降低故障率。

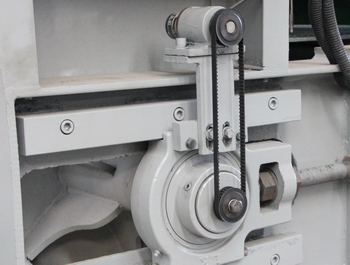

6：横梁行走旋转编码器采用同步带传动方式，有信号稳定、易于维修等特点。
7：底漆釆用环氧富铝油漆，防锈性能好、使用寿命长。

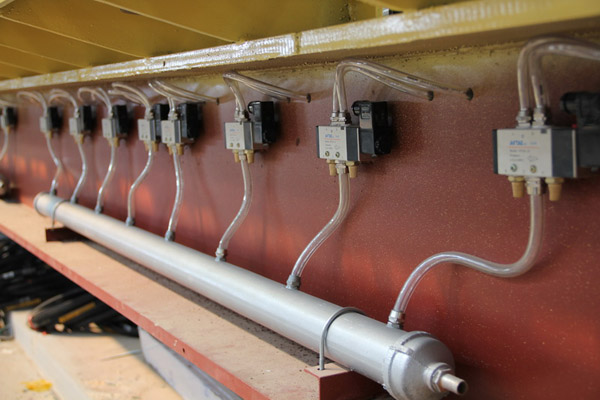

8：气动元件（气缸、气阀、调节开关）釆用台湾品牌“亚德克”生产，产品质量稳定性好、故障率底。

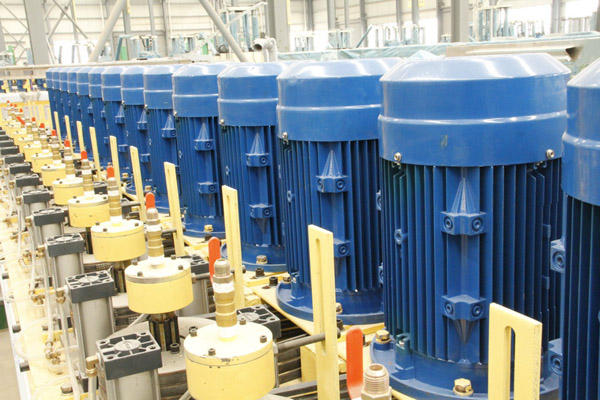

9：主电机是釆用老标准制作、马刀强劲有力。
外壳铝制可降低横梁总重量，摆动时轻盈敏捷有利于提高产量。

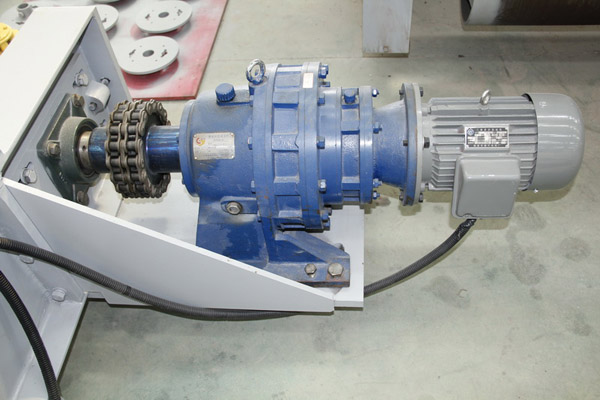

10:减速器跟滚轮连接釆用链条带动可减少断轴可能。

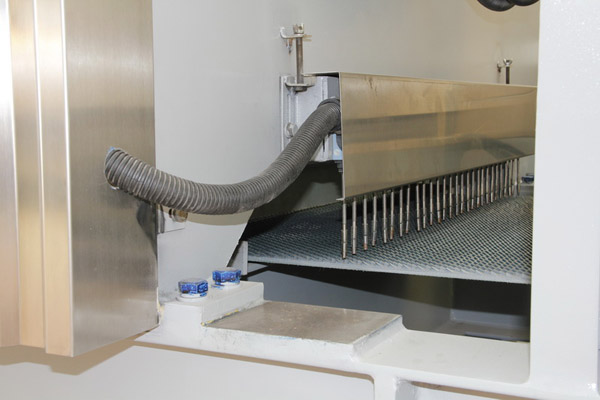

11:进板感应器可根据板材厚薄不均进行调节。

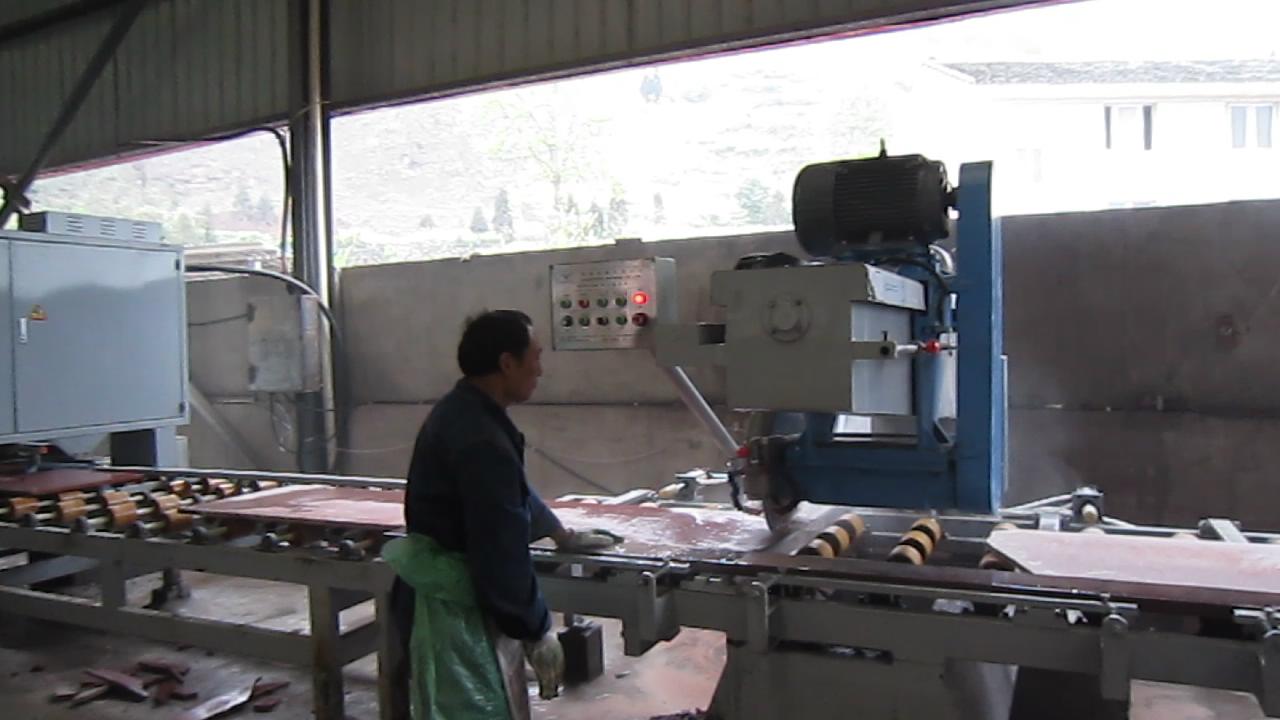

HSQ-700 单刀横切机(板材修边机)
适用于毛板前后修平用;可减少磨料损耗，提高板材抛光效率。
|

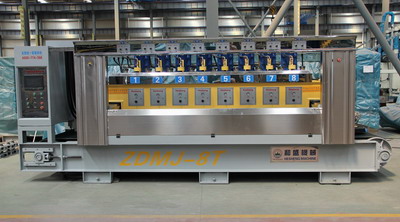

ZDMJ-8/12T
|

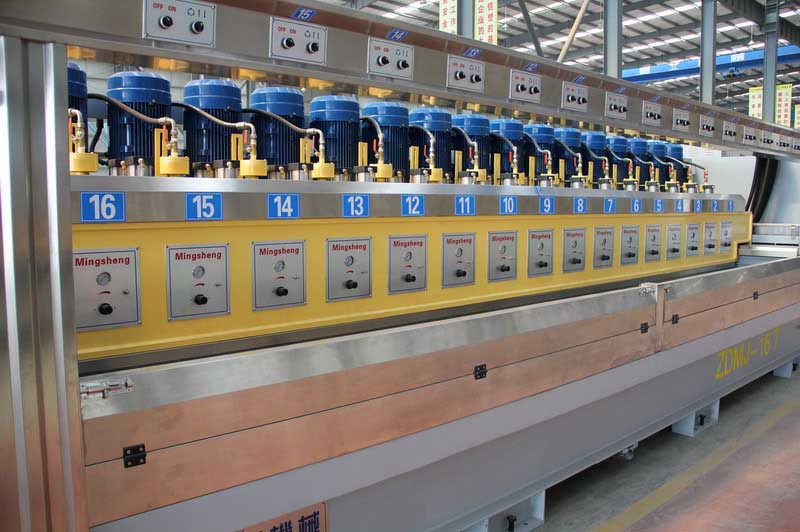

ZDMJ-16T
|
|
|
|
|
ZDMJ-20T
|

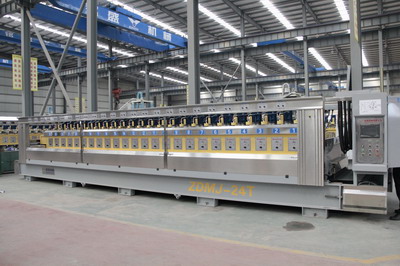

ZDMJ-24T
|
|
|
|

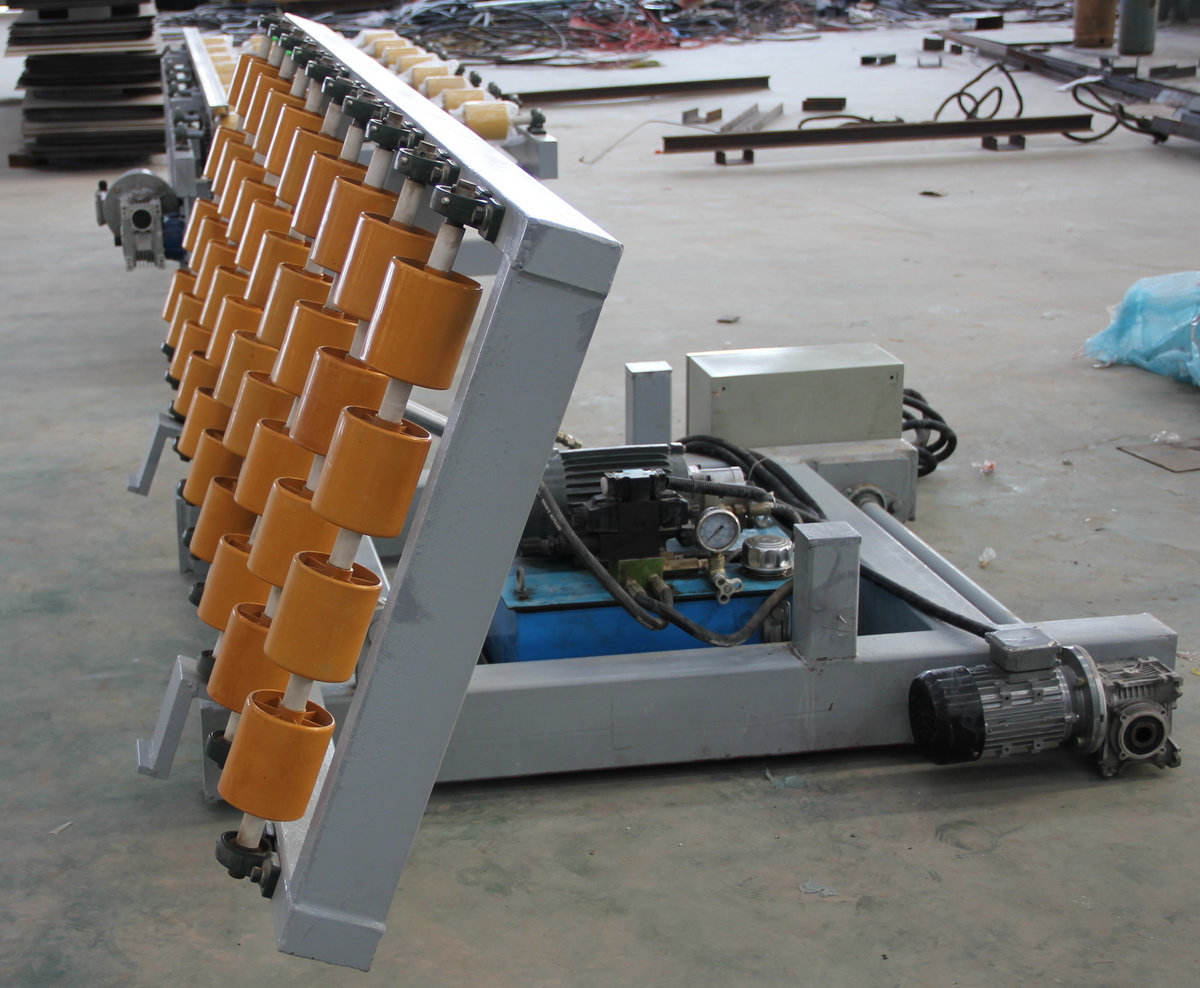

翻板机

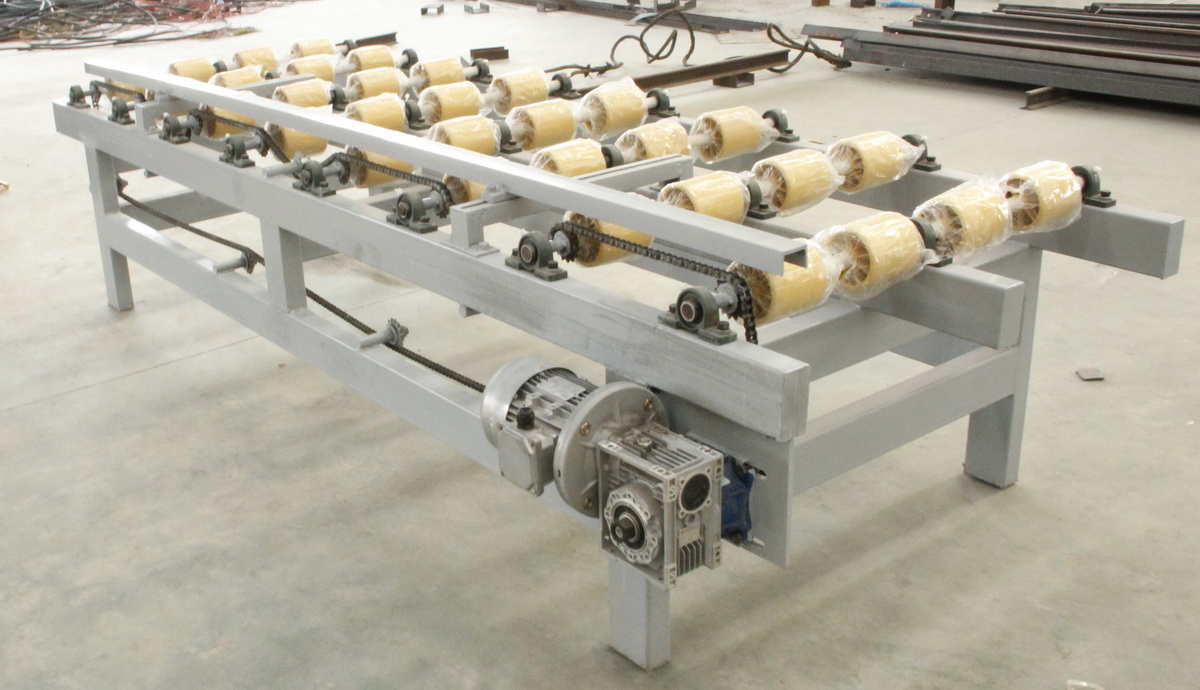

过渡架

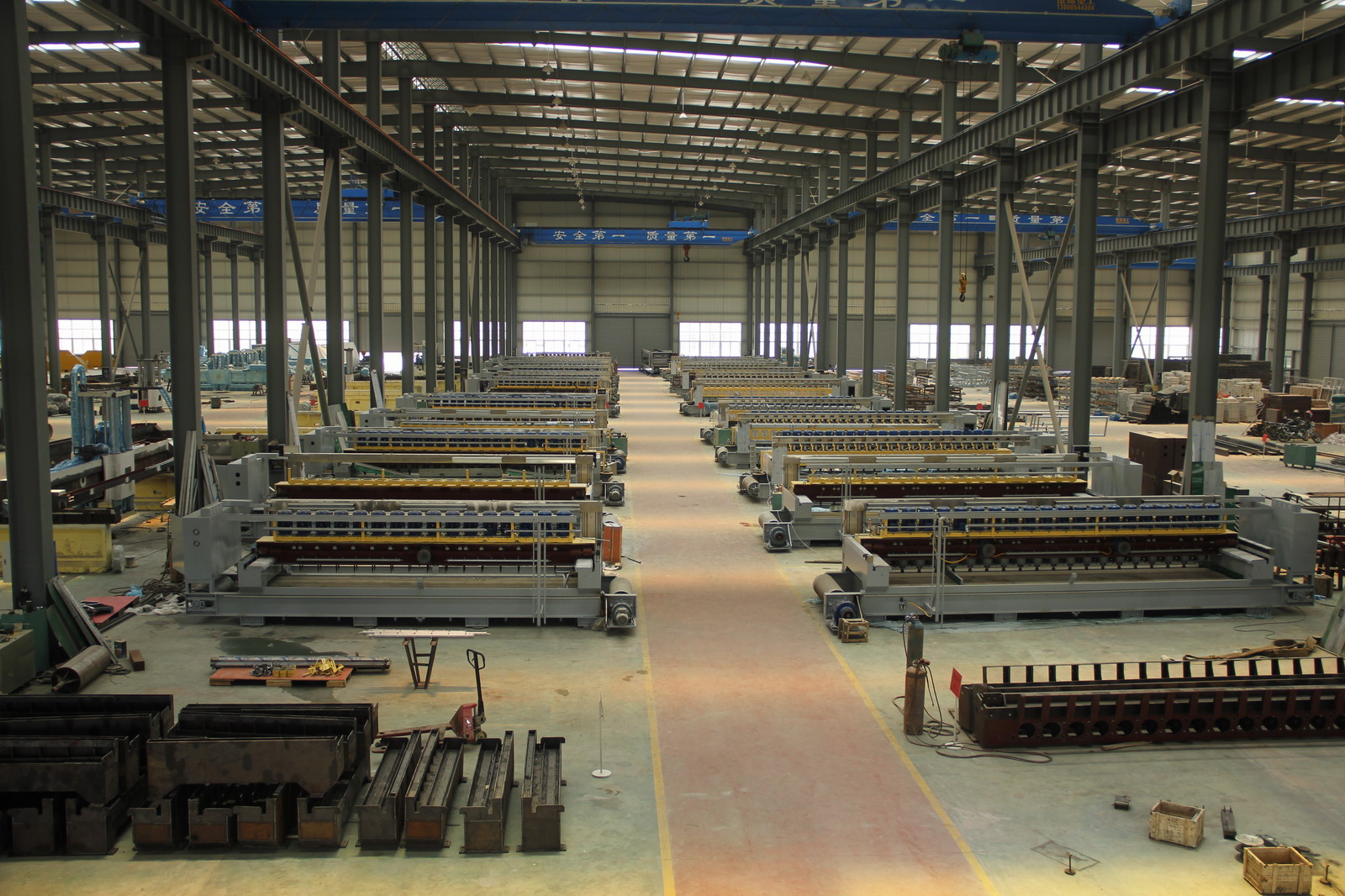

生产车间

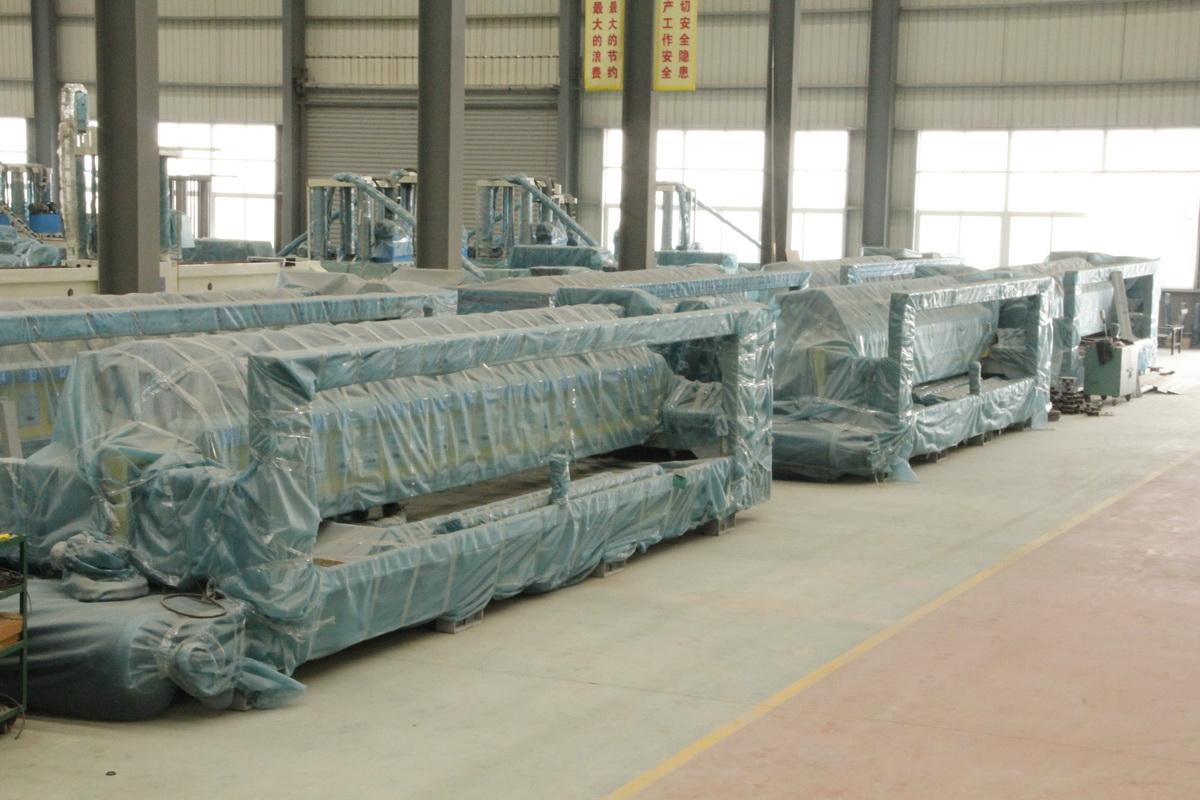

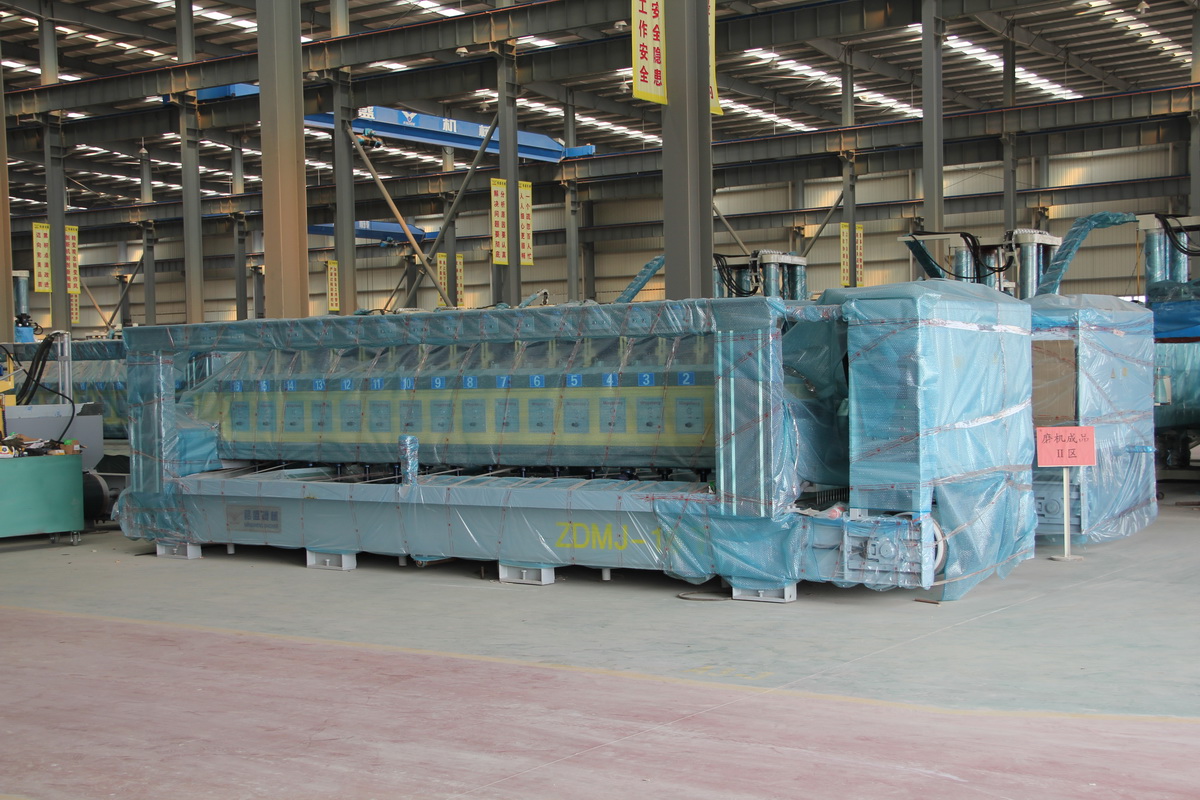

包装成品
